产品概述

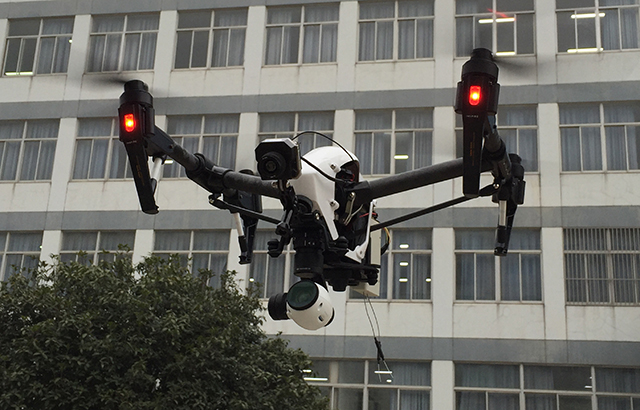

HRC PT-PXM是一款专门为无人机设计的热像仪产品 ，接纳FLIR长波红外非制冷热成像相机机芯 ，有640×512 、336×256 、324×256三种区分率型号可选择 ，灵敏度可高达<50 mK@f/1.0 ，提供9 mm、13 mm、19mm、25 mm、35 mm、50 mm、60 mm、100 mm等多种选配镜头 ，均具备数字变焦功效。HRC PT-PXM配备高精度三轴云台 ，可装置至消费型、商用型以及军用型航行器使用 ，配合FPV接收屏可实时视察拍摄画面 ，同时支持拍照与存储 ，适用于安防、光伏、辐射丈量、剖析和遥感勘测等领域。
产品特性
HRC PT-PXM是一款专门为多旋翼无人机设计的热像仪产品 ，体积小、重量轻、价格合理、易于集成 ，易于装置及在航行中使用。只需使用一个12针数据线 ，为热像仪输入5伏电源 ，并将模拟热视频输出至您的OSD 或视频发射器 ，航行准备即已完成。
HRC PT-PXM接纳FLIR高品质的TAU2机芯 ，R级全屏测温机芯 ，P级非测温机芯； 灵敏度高 ，测温规模大 ，具有数字图像增强。
HRC PT-PXM通过直接PWM连接为您提供三项热像仪功效的航行控制 ，电子变倍 ，调色 ，纪录。模拟图像实时输出 ，实时存储14位数字图像 ，温度显示和最高温度点自动追踪 ，能更多满足您检测和科研的需要。
HRC PT-PXM不但为您提供热图像 ，还可提供热数据 ，将热像仪应用带到新的高度。
机载纪录
HRC FT-PXM 将14位数字图像纪录到可移动的TF卡中 ，因此您不会因传输损耗丧失任何数据。 图像生存到TF卡中 ，可通过TF卡对图像进行检索。
热像仪控制
HRC FT-PXM组件端口连接通过 PWM 命令为您提供了三个热像仪控制项 ，您可以选择调色盘、启动或停止纪录、通过无线电控制器触发热像仪的电子变焦功效。
多种选配镜头
7.5—100mm多种镜头可供选择 ，满足您差别场景的应用需求。
使用便当
HRC FT-PXM使用很是简便。 由于所有配置均已完成 ，只需接通电源 ，飞机即可起飞。 如想深入了解HRC FT-PXM的设置 ，请下载热像仪控制器 GUI 并使用 USB 连接线将HRC FT-PXM 连接到您的个人电脑。
装置简单
HRC FT-PXM的重量很轻 ，因此 ，可装置在任何类型的无人机上 ，并有众多装置计划可供选择。 无论您想要接纳硬装置的方法照旧想装置在无刷式万向架上 ，HRC FT-PXM都能够实现。
实测效果
类型
V384
V640
红外探测器
探测器类型
非制冷微测辐射热计
波长规模
8 - 14 μm
帧频
25Hz
区分率
384×288
640×480
像素巨细
25μm
17μm
测温性能和图像性能
测温规模
高增益： -40°C ~ +160°C；低增益： -40°C ~ +550°C
测温精度
±2℃或2% ，取较大者
热灵敏度(NETD)
<50 mK
镜头
7.5 – 100 mm 多种镜头可选
调焦方法
定焦无热化
清晰成像规模
0.3m~∞
发射率黑配景温度校正
凭据输入发射率和配景温度自动校正 ，发射率0.01~1可调
大气透过率校正
凭据气象参数自动盘算大气透过率并校正温度
最高温追踪
实时显示高温点的位置和温度
调色板
白热、黑热、铁红、彩虹等10种
图形输出
模拟图像
NTSC/PAL
数字图像
8位或14位
图像控制
2倍&4倍数字变焦（Tau 2 640为8倍）、极性、伪彩色或黑白、AGC、数字细节增强(DDE)、图像优化（BPR、NUC & AGC’d视频）
信号接口
Camera Link（扩展总线辅助� ？椋� ，可提供独立的 I/O控制接口 ，兼容RS-232（57,600 & 921,600波特） ，外部输入/输出同步 ，功率降低开关（关闭模拟视频输出）
FFC连续时间
<0.5 s
数据存储
温度数据
RAW花样
数字图像
RAW ，（ 14位）
图像存储方法
序列连拍
触发方法
PWM
存储
可插拔TF卡 ，容量32G
情况参数
事情温度规模
-40°C ~ +80°C（外部温度）
非事情温度规模
-55°C 至 +95°C
湿度
5 - 95%（非冷凝）
事情高度
+12,200米
外壳防护品级
IP54
攻击
25G ，IEC68-2-29
振动
2G ，IEC68-2-6
电磁兼容
切合CE/FCC标准
电源
DC 5V-24V
功耗
2.0 W
尺寸
57.4 x 44.4 mm（包括镜头）
重量
92.1–113.4 g（视配置而定）
装置接口
适配2D/3D云台
二次开发
可以扩展GPS ，及OSD等等功效
应用
光伏电池板热斑检测 ,电力线检查 , 搜索和救援,消防 , 精细农业 , 屋顶检测 , 安防 , 变电站检查 , 手机信号塔检查 , 丈量 , 关于您能想到的任何其它问题
